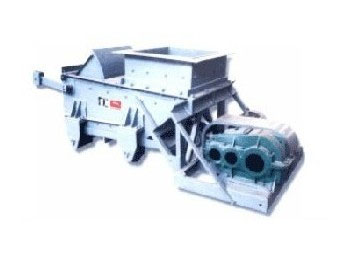

●产品概述：
K型往复式给料机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料，将储料仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。
●工作原理：
K性给料机由机架、底板（给料槽）、传动平台、漏头号、闸门、托辊组成，当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动，料均匀地卸到其它设备上。本机可根据需要设有带漏斗、不带漏斗两种形式。
给煤机设有两种结构形式：1带调节闸门，2不带调节阀门，其给料能力由调节闸门来达到。
●外形安装尺寸
型号 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
K—0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K—1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K—2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
K—3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
K—4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | K16 | N×MD |
K—0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
K—1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
K—2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
K—3 | 1050 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
K—4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
●主要技术参数
型号规格 | K—0 | K—1 | K—2 | K—3 | K—4 | ||||||||
给料能力 | 底板行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | ||
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | ||
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | ||
50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | ||
曲柄转速（r/min） | 57 | 57 | 62 | 62 | 62 | ||||||||
电动机 | 型号 | YB160M1—8 | YB160M1—8 | YB160M1—8 | YB160M—8 | YB200L1—8 | |||||||
Y160M1—8 | Y160M1—8 | Y160M1—8 | Y160M—6 | Y200L1—6 | |||||||||
功率（KW）
| 4
| 4 | 4 | 7.5 | 18.5 | ||||||||
减速机 | 型号 | JZQ—350 | JZQ—350 | JZQ—350 | JZQ—400 | JZQ—500 | |||||||
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | ||||||||
允许最大粒度（mm） | 含量10％以下 | 250 | 350 | 400 | 500 | 700 | |||||||
含量10％以上 | 200 | 300 | 350 | 450 | 550 | ||||||||
设备重量（kg） | 带料斗 | 1465 | 1626 | 1925 | 2505 | 3558 | |||||||
不带料斗 | 1330 | 1480 | 1744 | 2255 | 3256 | ||||||||
